- Почните са дефектима и оперативним записима, а не са обећаним повећањем производње.
- Одвојени проблеми са топљењем, мешањем, храњењем и механичким хабањем.
- Наведите главни лет и лет баријере независно на цртежу.
- Ускладите предлог са инсталираном цеви, системом за напајање и расположивом радном дужином.
- Прихватите замену на стабилној производњи у складу са спецификацијама у договореном радном опсегу.
Како конвенционални и баријерски шрафови подносе топљење
Конвенционални вијак са три зоне има секције за довод, прелаз и дозирање. У прелазном делу, чврсти материјал и талина која се акумулира деле главни канал. Шраф за баријеру додаје секундарни лет који дели део дела за топљење на чврсте материје и канале за топљење. Талина прелази преко подрезане баријере у канал талине док чврсте материје настављају кроз свој канал.Раувендаалово објашњење за завртњеописује ово раздвајање и промену распореда канала дуж дела баријере.
Та разлика идентификује метод дизајна, а не аутоматско рангирање перформанси. Геометрија и даље треба да одговара материјалу који улази у машину и захтевима производње. ТхеПоређење СХС Ектрусион Траинингтретира дизајн шрафова као компромис између капацитета пластификације и нежне обраде, и описује и конвенционалну и архитектуру баријера.
Ако тренутни завртањ производи прихватљив производ у потребном радном опсегу, документујте ту основну линију пре него што промените његову архитектуру. Ако се квалитет погоршава само како захтевана стопа расте, забележите где почиње погоршање и која се очитавања процеса мењају са тим. Тај доказ чини дискусију о дизајну корисном; речи „висок учинак” не.
ТхеЕЈС водич за купце са пужном цеви екструдерапокрива шире спецификације и процес замене. Ово поређење се односи на конвенционалне и баријере са једним завртњем, а не на избор између машина са једним и два вијка.
Прочитајте размак баријере одвојено од размака главног лета
Две димензије захтевају одвојена имена. Зазор главног лета је размак између спољашњег пречника главног лета и отвора цеви. Размак изнад секундарног лета је размак од препреке. У типичном распореду подрезане баријере, секундарни лет има мањи спољашњи пречник, што омогућава топљењу пролаз преко њега. Ово су различите карактеристике и треба да имају различите описе цртежа.
За концентрично поређење димензија, радијални зазор је:
Радијални зазор = (пречник отвора цеви − релевантни пречник лета) / 2
Овај прорачун описује називни однос између пречника. Не успоставља најмањи локални зазор у ексцентричном, оштећеном или неусклађеном склопу, или радни зазор на температури обраде.
Пример димензија, а не препорука за машинску обраду
Претпоставимо да је отвор цеви од 90,10 мм, пречник главног лета од 90,00 мм и пречник летве баријере од 89,30 мм на локацији која се пореди. Добијени радијални зазор главног лета је 0,05 мм; радијални клиренс баријере за лет је 0,40 мм. Те претпостављене вредности објашњавају аритметику и нису специфициране толеранције за ЕЈС производ.

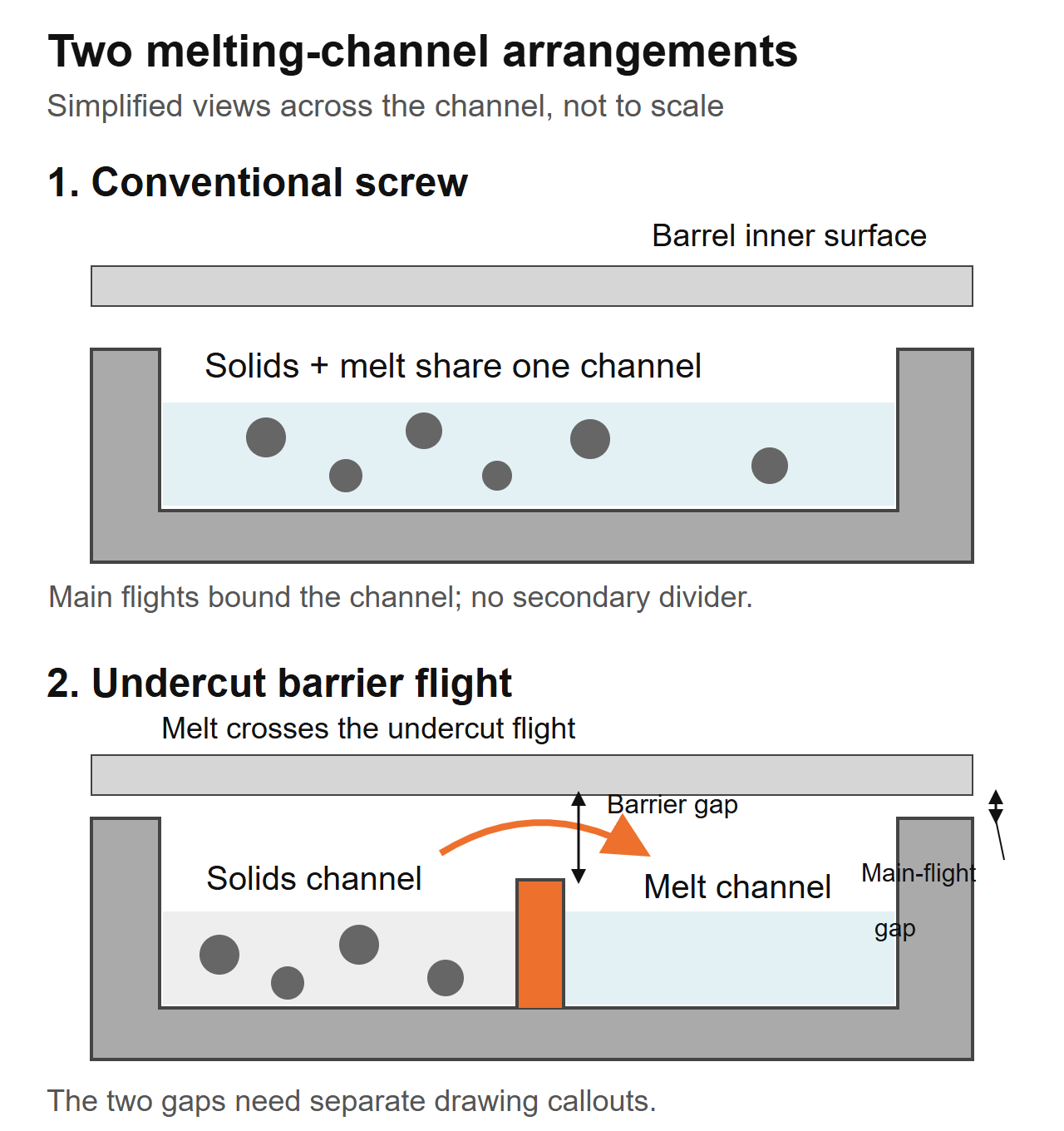

Поједностављени прикази више канала, а не делови производње. Пролаз баријере за лет и размак главног лета су одвојене карактеристике цртежа; овим дијаграмом нису наведене димензије.Цитат у којем се наводи само „дозвољење за лет” је двосмислен за ову геометрију. Питајте који лет, која аксијална локација и да ли је вредност радијална или дијаметрална. Такође разликовати номиналне димензије нових делова од тренутних очитавања хабања. Немојте мерити један лет и претпоставити да описује други.
Пројектант мора одредити радне размаке за стварну смолу и машину. Мањи пролаз са баријером није аутоматски бољи, а већи није аутоматски сигурнији. Задржите одобрену геометрију и метод инспекције заједно уместо да усвајате број из другог екструдера.
Преграда и део за мешање решавају различите проблеме
Топљење и мешање заслужују посебне провере. Одељак са баријером управља прелазом од чврстог до растопљеног. Низводни миксер ради на уједначености или дисперзији талине у складу са својом геометријом. Шраф може да садржи и једно и друго, тако да је „шраф за баријеру или мешање“ често непотпун избор.
Раувендаал'сЦРД баријера-завртње описексплицитно говори о додавању низводног миксера јер сам одељак баријере не обезбеђује потребно дистрибутивно мешање. То је разлог да се специфицира свака функција, а не да се претпоставља да ЕЈС користи тај власнички дизајн.
ТхеЕЈС водич за секцију за мешањеразликује елементе Маддоцк, Ананас и Сактон. Користите га да разговарате о жељеној акцији мешања након идентификације дефекта. Познато име миксера и даље треба цртеж и радни контекст.
Избегавајте да додељујете нови шраф само по изгледу. „Гел“ и „рибље око“ су описи производа, а не потврђени узрок. Страну честицу или деградирани материјал не треба третирати као обичну неотопљену материју коју ће нови део за топљење нужно уклонити.
Затражите предлог да се одвојено идентификују део за топљење и део за мешање, укључујући њихове локације и предвиђене функције. Ако се оба промене, производно испитивање оцењује комплетан вијак. Не може да изолује корист летења са баријером од користи миксера без одговарајућег поређења.
Утврдите да ли је линија стварно ограничена на топљење
Почните са тренутно одобреним подешавањем и стабилним референтним радом. За поређење користите исту смолу, процедуру припреме, мешавину, калуп и сито. Идентификујте која провера производа ограничава радну брзину: видљиви дефекти, варијације у димензијама, температура топљења, оптерећење погона или низводни захтев.
У оквиру упутства за употребу добављача машине и сигурних граница, забележите процес на договореним производним местима. Немојте повећавати брзину само да бисте изазвали квар. Сакупите временски ограничени излаз, стварну температуру топљења, притисак, брзину завртња, оптерећење погона и резултате квалитета производа у истим интервалима узорковања.
Дефинишите проблем у терминима које дизајнер може да користи
„Неотопљено се појављује када извршимо ову оцену у овој радној тачки“ је корисна почетна изјава ако узорци и записи то подржавају. „Треба нам 30% више производње“ је циљ, а не објашњење шта данас спречава тај учинак. Држите циљ и дијагностиковано ограничење у одвојеним пољима.
Компромиси су стварни. АСтудија оптимизације из 2023. коју су урадили Гаспар-Цунха и колегеупоредио конвенционалне дизајне и дизајне Мајлеферове баријере за ЛДПЕ и ПП. У моделираним случајевима, дизајн баријера је генерално био користан за ЛДПЕ, док су обе архитектуре биле изводљиве за ПП. Ово су била нумеричка поређења дизајна, а не ЕЈС производни тестови или препорука за сваки разред било којег полимера.
Користите ту разлику када процењујете тврдње добављача. Затражите резултате под релевантним условима, са идентификованом пуном геометријом, уместо да прихватате „завртњи за баријеру су бољи“ као доказ за своју линију.
Фабричко питање: шта се променило у резервоару?
У упиту за замену ЕЈС-а, инсталирана спецификација је била 90 мм, 30:1 Л/Д и 3:1 однос компресије. Линија је имала нагли притисак у калупу и недоследну дебљину зида. Првобитни захтев је био да се копира наводно истрошени шраф. Питали смо шта је сада ушло у резервоар у поређењу са оригиналном поставком: постројење је почело да меша сопствену ивицу у довод. Нашеобјављене дућанске белешкеопишите зашто је та промена морала да буде део спецификације замене.
То питање припада раној фази сваке дискусије о конвенционалним баријерама. Забележите да ли храна садржи пелете, љуспице или самлевени материјал и како мешавина стиже до грла. „Исти полимер“ не потврђује да је храна иста.
Претворите опис фида у употребљиву спецификацију
Прикупите репрезентативан узорак и идентификујте његов извор. Обратите пажњу на ширину величине честица, облик, метод мешања и да ли се пропорција мења током рада. Ако мерите насипну густину, држите контејнер и начин пуњења доследним. Слободно изливени узорак и збијени узорак су различита мерења.
Наведите да ли инсталирана цијев има глатку или жлебљену секцију за довод и опишите било коју контролисану опрему за довођење или помоћну опрему. Питајте предлог завртња да идентификује услове храњења које претпоставља. Немојте претпостављати да је дизајн намењен једном начину храњења замена сличног за други.
За фабрички преглед, цртеж и опис материјала морају да стигну заједно. Цртеж може утврдити механички омотач, али не може описати промену увлачења која се догодила након што је шраф инсталиран. Насупрот томе, фотографије неправилног напајања не успостављају одговарајући профил канала или пролаз баријере.
Такође одвојите захтеве за хабањем од геометрије топљења. Пунила, адитиви и историја контаминације спадају у дискусију о површинској обради. ТхеЕЈС водич за материјалепокрива ту одлуку. Промена архитектуре завртња не решава аутоматски погрешно наведену радну површину.
Може ли шраф за баријеру да одговара вашем постојећем екструдеру?
Предложена реконструкција мора да прође два прегледа: механичко уклапање и прикладност за процес. Полагањем првог не успоставља се друго. Веза цеви и погона може физички прихватити шраф док његова геометрија остаје неприкладна за довод или радни опсег.
Упоредите цртеже са инсталираним склопом, а не само са називом модела. Одредите корисну дужину лета, профил отвора цеви, везу са погонским крајем, детаље о крају пражњења и положај отвора за довод. Укључите било који отвор за вентилацију или другу карактеристику цеви којој вијак мора одговарати. Нека буду видљиве конвенције о димензијама произвођача машине.
Немојте претпостављати да се већи Л/Д може испоручити као обична надоградња. Доступна радна дужина мора да обухвати довод, баријеру и низводне секције заједно. ВидитеЕЈС Л/Д и водич за однос компресијезашто ти односи наслова остављају важне детаље профила неодређеним.
Прегледајте цев пре него што одобрите замену само завртња. Његове тренутне димензије проврта су важне и за уклапање и за дискусију о зазору. Следите одобрену процедуру инспекције уместо да додељујете једно универзално ограничење замене. ТхеЕЈС водич за животни векобјашњава како мерења одговарајућих компоненти подржавају ту одлуку.
Наведите цртеж, а не само „шраф за баријеру“
Цртеж треба да идентификује карактеристике које дефинишу предложени дизајн. Нека његова ревизија буде повезана са цитатом, спецификацијом материјала и захтевима за инспекцију. У супротном, добављач може да пристане на реч „баријера“ а да се обе стране не слажу са истом геометријом.
Питајте за почетак и крај дела баријере, профиле пречника главног лета и пречника баријере, њихове водове или кораке, ширине лета, профиле дубине канала и прелазак у низводни део. Где се канали мењају дуж дужине, идентификујте инспекцијске станице. Један пречник или један број компресије не могу заменити ту информацију.
Шта нам је потребно за упит за замену ЕЈС-а
Нашестраница производа са пужном бачвом екструдераописује рад замене по мери и извештај о инспекцији и сертификат о материјалу који се испоручује са цевима са завртњима. За преглед дизајна, пошаљите инсталирани цртеж и предложену ревизију одвојено, заједно са захтевима процеса. Ово даје дискусији дефинисану компоненту и дефинисану дужност.
Укључује:
- Произвођач, модел, референце уграђених компоненти и механички цртежи.
- Квалитет смоле, адитиви, пуњење пунила, облик хране и начин припреме.
- Постојећи профил и предложене измене, укључујући било који миксер.
- Временски подешени излаз, број обртаја, стварна температура топљења, притисак и очитавања погона.
- Дефектни узорци или фотографије везане за снимљене радне тачке.
- Одговарајуће мере завртња/цева ако ће се постојеће компоненте поново користити.
- Производни асортиман и провере производа замена мора да задовољи.
Не дозволите да инспекцијска документација постане замена за пробну производњу. Извештај о димензијама може показати усклађеност са одобреним цртежом; не утврђује да изабрана геометрија решава проблем процеса. За суђење су потребни сопствени услови и критеријуми прихватања.
ТхеЕЈС страница са једним завртњемје корисна референца производа када припремате информације о инсталираној компоненти. Пошаљите стварни цртеж и дужност на преглед уместо да претпостављате да је општа конфигурација баријере потврђена.
Судите о суђењу према прихватљивој производњи, температури и енергији
Договорите се о начину прихватања пре него што наручите или наручите ревидирани дизајн. Користите исте локације за мерење и дефинисани стални интервал производње. Забележите понашање покретања и пражњења одвојено од резултата у стабилном стању тако да лако покретање не прикрива нестабилан оперативни прозор.
Два корисна прорачуна су:
Специфични излаз = измерени излаз масе (кг/х) / брзина завртња (о/мин)
Специфична електрична енергија = измерена електрична снага (кВ) / измерена излазна маса (кг/х)
Други резултат има јединице кВх/кг. Наведите границу мерења: снага само за погон и укупна снага линије су различите величине. Проценат струје мотора није директно мерење електричне снаге и не треба га заменити у тој формули.
Аритметички пример који показује компромис
Претпоставимо да оглед А производи 180 кг/х при 60 о/мин са 54 кВ мерено на дефинисаној електричној граници. Проба Б производи 210 кг/х при 70 о/мин са 70 кВ на истој граници. Ова претпостављена очитавања су пример прорачуна, а не ЕЈС пројекат или прогноза за вијчану архитектуру.
Проба Б има већу излазну масу, али идентичну специфичну снагу и већу специфичну електричну енергију у овом примеру. Квалитет производа и температура топљења су и даље потребни пре него што се то назове побољшањем. Такође пријавите колико измерене производње пролази договорене провере производа.
Тестирајте релевантне оцене и потребне оперативне тачке уместо да бирате само најлакши пробни рад. Брзина документа, стање увлачења, притисак, стварна температура топљења, граница снаге и квалитет заједно. Пошаљите тај запис прекоЕЈС контакт страницакада се расправља о замени, тако да је циљ користан радни опсег, а не изоловани број вршног излаза.
Често постављана питања
Која је главна разлика између баријере и конвенционалног завртња?
Конвенционални трозонски једноструки вијак користи један главни канал кроз део за топљење. Шраф за баријеру уводи секундарни лет за формирање чврстих материја и канала за топљење. За поређење су и даље потребни пуни профили, материјали и услови рада; само име архитектуре не утврђује која замена испуњава дужност.
Да ли шраф за баријеру замењује део за мешање?
Не аутоматски. Секција баријере управља распоредом топљења, док миксер решава потребну дистрибуцију или дисперзију у топљењу. Шраф може да садржи обоје. Идентификујте дефект и одредите предвиђену функцију сваке секције уместо претпоставке да лет са баријером обезбеђује сваки облик мешања.
Да ли ће шраф за баријеру гарантовати већи учинак или елиминисати све гелове?
Не. Успоставите стварно ограничење и прво идентификујте дефект. Промена дизајна топљења не поправља аутоматски недоследно пуњење, деградирани материјал, контаминацију, хабање, ограничења погона или низводна ограничења. Упоредите стабилну, прихватљиву производњу са температуром, притиском и снагом под дефинисаним пробним условима.
Да ли је допуштење за лет са баријером исто као и одобрење за главни лет?
Не. У типичном распореду подрезане баријере, секундарни лет има посебан пречник и пролаз изнад њега. Идентификујте лет, аксијални положај и радијалну или дијаметралну конвенцију на цртежу. Прорачуни називног пречника не утврђују сваки локални или врући зазор у склопљеној машини.
Могу ли заменити конвенционални вијак без замене цеви?
То захтева преглед димензија и процеса. Проверите профил и стање отвора цеви, механичке интерфејсе, радну дужину, распоред помака и радне границе у односу на предложени шраф. Вијак који се физички може инсталирати није нужно одговарајућа замена процеса, а не сме се претпоставити да истрошена цев одговара оригиналном цртежу.
Које информације треба да пошаљем на преглед замене?
Пошаљите детаље о машини, инсталиране и предложене цртеже, информације о смоли и храни, евиденцију о раду, идентификоване дефекте и доступне мере завртња/цева. Наведите потребан производни асортиман и провере квалитета производа. Нека ревизија цртежа и пробни услови буду експлицитни, тако да се геометрија, механичко уклапање и прихватање процеса могу засебно прегледати.
