Одаберите материјале за завртње и цеви тако што ћете ускладити конструкцијски челик, радну површину и производни процес са стварном формулацијом и механизмом квара. Већи број тврдоће сам по себи не може вам рећи да ли ће замена бити отпорна на абразију пунила, хемијски напад или контакт са металом; наведите шраф и цев одвојено, а затим проверите њихово уклапање као пар.
Корисна понуда материјала објашњава који челик носи оптерећење, које површине добијају заштиту и како ће те површине бити прегледане. Такође би требало да идентификује услове који стоје иза препоруке. Исти назив смоле може описати непуњени производ, једињење пуњено минералима или рециклирану мешавину са веома различитим захтевима за машину.
Аутор ЕЈС Индустри Тецхницал Теам
Пре него што упоредимо цитате:
- Идентификујте да ли стари делови показују абразију, корозију, оштећење контакта или мешавину.
- Одвојите основни челик од површинске обраде и радне легуре.
- Наведите комплетну смешу, укључујући тип пунила и пуњење.
- Проверите шраф и цев у одговарајућим аксијалним положајима.
- Договорите се о идентификацији материјала, заштићеним подручјима и пријемним мерењима пре производње.
1. Почните са механизмом квара
Абразија од пунила и контаминације
Истрошени врх летве и увећани отвор су разлози да се истражи абразивна својства, али назив материјала на наруџбини је само део истраге. Забележите тип пунила, његову концентрацију, извор сировине и где је губитак материјала највећи. Упоредите ове детаље са формулацијом коришћеном када су оригинални делови наведени.
Повећано пуњење пунила је разлог да се поново отвори преглед материјала. Тако је и промена са контролисане девичанске хране на рециклирани ток са неизвесном контаминацијом. Уз мерења чувајте репрезентативне сложене узорке и фотографије старих делова. Ти записи дају добављачу нешто корисније од захтева за тврђи шраф.
Корозија и контакт метала захтевају различита испитивања
Дејвис-Стандардов навојни вијак и навођење цевиразликује абразивно хабање, корозивни напад и адхезивно хабање узроковано контактом метала. Он идентификује нека ПВЦ једињења, корозивне успориваче пламена и флуороугљенике као проблеме корозије, док поравнање, равномерност, уједначеност грејања и неусклађене радне површине могу допринети оштећењу контакта.
Користите ту разлику да изаберете истрагу, уместо да дијагностикујете комплетан проблем са једне фотографије. Питинг усмерава пажњу на хемијско окружење и стање површине. Локално бодовање захтева преглед машине и поравнања. Постепени губитак димензија у радним зонама захтева мапу хабања и преглед формулације. На истој компоненти може се појавити неколико механизама.
| Уочено оштећење | Докази за прикупљање | Упутство за преглед материјала |
|---|---|---|
| Губитак врха лета и повећање отвора | Усклађена аксијална мерења, историја формулације и оперативни записи | Прегледајте абразивну функцију и заштићене површине на оба дела |
| Питтинг или локализовани хемијски напад | Хемија спојева, температуре, наслаге и фотографије површине | Прегледајте отпорност на корозију и покривеност заштите |
| Локално бодовање или контактне ознаке | Провера правог, ослонца, поравнања и грејања | Истражите машину пре него што одредите надоградњу легуре |
Табела је водич за инспекцију, а не праг за замену. Границе прихватања треба да потичу из одобреног цртежа и инжењерске процене машине. Опис оштећења помаже да се сузи питања; не успоставља универзални материјални одговор.

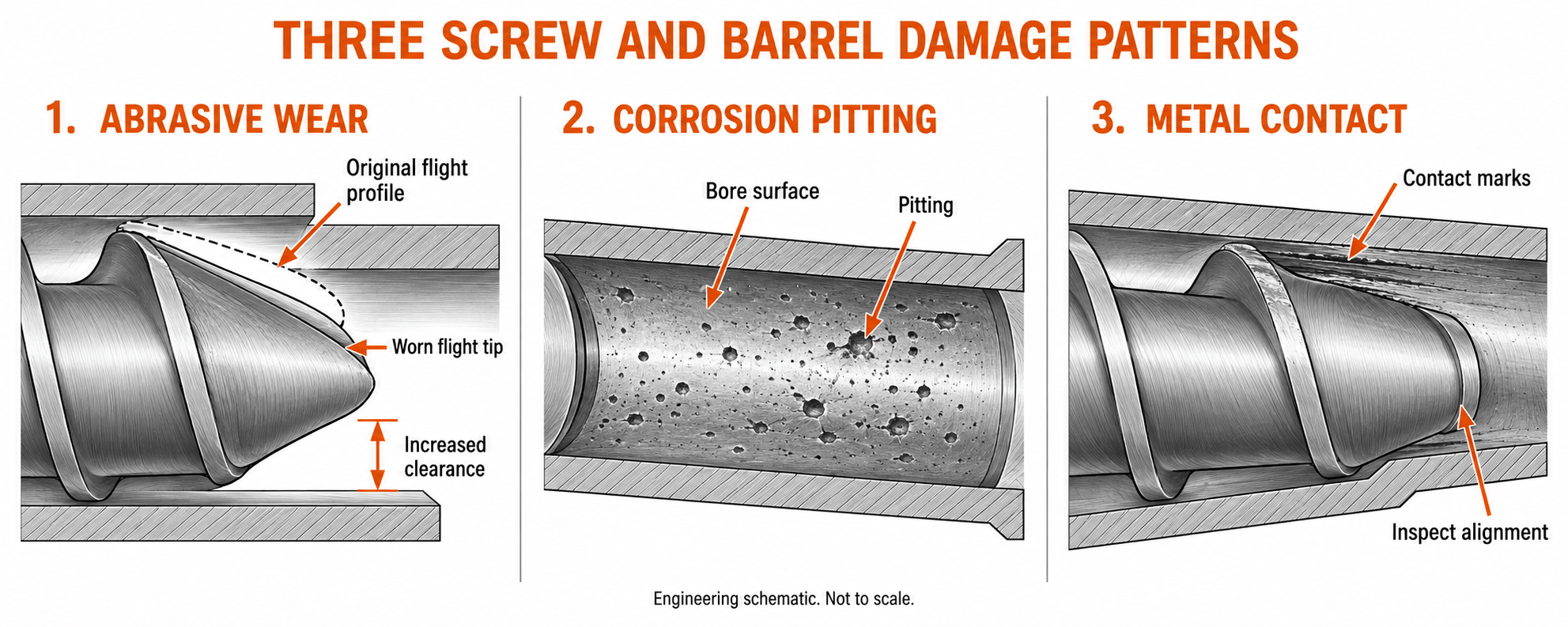

Инжењерска шема образаца оштећења. Не у размери; сам изглед површине не утврђује узрок.
2. Одвојени основни челик, површинска обрада и радна легура
Челик и радна површина обављају различите послове
Третирајте спецификацију завртња и цеви као опис конструкције. Језгро завртња мора да носи погонско оптерећење. Тело цеви обезбеђује структуру око отвора и његових интерфејса. Њихове радне површине такође морају одговарати маси. Комбиновањем ових захтева у фразу „челик отпоран на хабање“ крије се информације које су потребне купцу.
Три термина се често појављују у цитатима, али описују различите ствари. Ознака као што је 38ЦрМоАлА идентификује основни челик. Нитрирање идентификује површинску обраду. Цолмонои 83 идентификује легуру за наваривање. Вијак стога може имати базу од 38ЦрМоАлА и Цолмонои 83 на одређеним површинама лета, а да ти описи нису у супротности.
ЕЈС'сспецификација биметалних производанаводи конструкционе челике одвојено од пужних и бачвастих легура. Ово је користан начин да прочитате понуду: идентификујте компоненту, основни материјал, процес и заштићено подручје пре него што упоредите његову цену.
Покривеност заштите је важна колико и назив легуре
Слетање завртња, бок лета, корен и карактеристике мешања су различите површине. Тврди лет не значи аутоматски да цела површина која је у контакту са топљењем има исту заштиту. Исто тако, облога отвора цеви не описује материјал прирубнице, отвор за довод или друге карактеристике изван те облоге.
Затражите цртеж који означава заштићена подручја. Ако стари шраф има оштећен корен, док предлог замене мења само легуру врха за летење, предлог захтева још једну расправу. Одабрана заштита мора да достигне површину која је покварена.
За нитрирање је такође потребан прецизан језик. То мења стање челика близу површине; то није засебна ливена облога. Основни материјал може остати део конструкције која долази у контакт са талином. Избегавајте претпоставку да компонента описана као третирана има независни слој легуре који покрива сваку радну површину.
За сваки део затражите изјаву о конструкцији овим редоследом: основни челик, стање термичке обраде, површински процес, радна легура где је применљиво, заштићено подручје и захтев за коначну инспекцију. Тај редослед чини разлике између цитата видљивим пре него што се наручи.
3. Уобичајени основни челици и њихове границе избора
Прочитајте оцену у контексту готове компоненте
СтрујаЕЈС портфолио материјалаукључује 38ЦрМоАлА, 40Цр, 42ЦрМо, 34ЦрАлНи7, 31ЦрМоВ9, СКД11, СКД61, Д2 алатни челик и Хастеллои. Доступност разреда не чини га подразумеваним за сваки шраф или буре. Готова конструкција и примена и даље одређују њену улогу.
За третирани шраф, питајте како изабрани челик и услови термичке обраде подржавају потребан површински процес. За обложену цев, разликовати материјал тела од легуре отвора. За компоненту од алатног челика, питајте о стварном стању испоруке и радној површини уместо да претпостављате да назив класе доказује одређену тврдоћу.
| Материјал назван од стране ЕЈС | Питање које треба решити пре наручивања |
|---|---|
| 38ЦрМоАлА, 34ЦрАлНи7 или 31ЦрМоВ9 | Које основно стање и површинска обрада су специфицирани за овај вијак? |
| 40Цр или 42ЦрМо | Да ли је ово материјал конструкције тела и шта штити радни отвор? |
| СКД11 или Д2 алатни челик | Који тачан степен, стање третмана и конструкција компоненти су предложени? |
| СКД61 | Како изабрано стање одговара стварној температури и оптерећењу? |
| Хастеллои | Која специфична ознака легуре је потребна за хемијско окружење? |
Избегавајте лабаве замене међународног ранга
Табела унакрсних референци је корисна за комуникацију, али приближни пандан није дозвола за замену материјала. Наведите важећу класу или стандард и нека добављач идентификује материјал који је стварно испоручен. Ако је предложена друга класа, размотрите је као замену са сопственим хемијским и механичким захтевима.
Ово је посебно важно када се у цитату користи широко породично име. „Алатни челик“ и „легура никла“ описују многе могуће материјале. Чак и познатом комерцијалном породичном имену може бити потребан посебан суфикс разреда. Сертификат материјала треба да реши ту идентификацију, а не да понавља исту широку формулацију као и цитат.
Одлука о изградњи такође укључује конкурентне некретнине. У свомдискусија о металургији, ЕНТЕК објашњава зашто језгро које носи оптерећење и спољашњост отпорна на хабање могу бити другачије дизајнирани. То подржава процену структуралних захтева и захтева за радном површином одвојено. Не утврђује да је власничка конструкција другог произвођача производ ЕЈС.
4. Шта се мењају нитрирање, хром и биметална конструкција
Упоредите процес и област коју штити
Поређење процеса је корисно само када цитат каже где се процес примењује. Нитрирање мења подручје близу површине челика. Хромирање додаје депозит. Учвршћивање завара додаје радну легуру одабраним површинама. Биметална цев комбинује своје тело са легуром радног отвора. То су различите конструкције, а не заменљиви називи премаза.
ЕЈС идентификује гасно нитрирање на свомстраница са нитрираним навојем. Његововодич за материјалеописује ПТА наваривање за завртње, центрифугално ливење за облоге цеви и хромирање као посебан третман. Прочитајте те описе заједно са цртежом за стварну наруџбу.
| Изградња | Шта се мења | Шта спецификација мора да идентификује |
|---|---|---|
| Нитрирање | Стање челика близу површине | Подручје третмана, метода тврдоће и договорена дефиниција дубине случаја |
| Хромирање | Наталожени површински слој | Локација, дебљина завршне обраде, завршни слој и критеријуми инспекције |
| Наваривање завртњима | Додата легура на одређеним површинама завртња | Квалитет легуре, покривеност, готов слој и геометрија |
| Биметална облога цеви | Радна легура унутар структуралног тела цеви | Захтеви за легуру проврта, пут производње и готову облогу |
Готове димензије и дефиниције слојева морају се слагати
ЕЈС-ова биметална страница производа наводи дебљину легуре вијака од1,0 до 1,5 ммза његове опције Ни60, Цолмонои 56 и Цолмонои 83. Тај објављени опсег је корисна полазна тачка, али у наруџбини треба навести готови захтев за стварну компоненту. Нанесени слој пре обраде није аутоматски преостали слој на готовом делу.Извор: ЕЈС биметални вијчани сто.
Иста дисциплина важи и за случај са нитрирањем: наведите како се дефинише и мери дубина. Очитавање површинске тврдоће не може описати комплетан профил тврдоће испод њега. За облогу бачве, наведите класу и готово стање уместо да доделите једну дебљину свакој легури и геометрији цеви.
Купци који упоређују обе конструкције могу да користеЕЈС биметални у односу на нитрирани водичза ширу трговину. Овде је изборно питање уже: којим процесом се штите површине изложене овој формулацији и како ће се готова заштита верификовати?
5. Упоредите разреде легуре изнад тврдоће
Држите легуре завртња и цеви у посебним табелама
ЕЈС назива Ни60, Цолмонои 56 и Цолмонои 83 за шрафове, а ЕЈС01 до ЕЈС04 за легуре цеви. Држите те групе одвојене када прегледате понуду. Класа за наваривање шрафом и класа облоге цеви описују различите компоненте и услове производње.Извор: табеле легура ЕЈС.
| Вијчана легура | Ставка за поређење у предлогу |
|---|---|
| Ни60 | Тачно испоручена легура, заштићено подручје и погодност за наведену смешу |
| Цолмонои 56 | Ознака добављача, депоновано стање и захтеви за радну површину |
| Цолмонои 83 | Конструкција која садржи карбид, стање наслага и погодност за абразивне услове |
| Легура бурета | ЕЈС је објавио релативне оцене хабања/корозије |
|---|---|
| ЕЈС01 | Врло добро / добро |
| ЕЈС02 | Добро / врло добро |
| ЕЈС03 | Врло добро / врло добро |
| ЕЈС04 | Одлично / веома добро |
Ове оцене репродукују квалитативно поређење ЕЈС-а, а не стандардизоване резултате теста. Они помажу да се започне дискусија; они не успостављају измерену стопу хабања, границу отпорности на хемикалије или множилац радног века.Извор: ЕЈС табела бурета и легенда о рејтингу.
Користан пример произвођача легуре
Технички лист Цолмонои 83 компаније Валл Цолмонои из септембра 2025. описује волфрам карбид унутар матрице никл-хром-волфрам. Даје опсеге тврдоће преклапања одХРЦ 45 до 55 за класу праха -150+53 µм, иХРЦ 43 до 57 за класу праха -180+63 µм. Ово су распони депозита произвођача легуре за наведене разреде праха, а не мерења прихватања од ЕЈС готових завртња.Извор: Цолмонои 83 технички лист.
Структура која садржи карбид објашњава зашто је само обимна тврдоћа непотпуно поређење. Питајте о састојцима који су отпорни на хабање, матрици, стању таложења и примени. Две легуре са сличном запреминском тврдоћом и даље могу захтевати различите инжењерске процене.
Наведите тест, а не само број
АСТМ Е18покрива Роцквелл тестирање тврдоће и упозорава да очитавање на једној локацији можда не представља цео део.АСТМ Е384обухвата тврдоћу микроиндентације и процену варијација тврдоће на малим растојањима. То су различита питања мерења: групно очитавање и профил у третираном региону дају различите информације.
За абразивна поређења,АСТМ Г65пријављује резултате испитивања сувог песка/гуменог точка као губитак запремине у кубним милиметрима према одређеној процедури. Мањи губитак указује на већи отпор у том тесту. Стандард такође упозорава да се његов резултат не третира као тачно предвиђање за специфично радно окружење.
Ако добављач достави податке за испитивање, упоредите исту методу, процедуру и стање узорка. Ниједан од ових стандарда не претвара назив легуре у гарантовани радни век, а именовање стандарда не утврђује да је одређена пошиљка тестирана на њему.
6. Ускладите систем материјала са стварном формулацијом
Дајте добављачу једињење, а не само породицу смола
Опис куповине "ПП навојна цев" је непотпун када машина обрађује напуњени ПП. Наведите квалитет смоле, идентитет пунила и пуњење, адитиве, рециклирану фракцију и очекиване промене између производа. Објасните да ли замена мора да покрива једну стабилну формулацију или неколико задатака на истој линији.
Одвојите информације о формулацији од оперативних информација. Преглед материјала такође захтева стварне температуре процеса, опсег брзине рада, информације о притиску где су доступне и историју оштећења. Називна фамилија смола не говори добављачу које површине су поквариле или да ли је машина оштећена контактом.
| Стварна дужност | Питања која мењају избор |
|---|---|
| Чиста, неиспуњена смола | Да ли постојећа конструкција ради прихватљиво и да ли замена задржава одобрену спецификацију? |
| Смеша пуњена минералима или стаклом | Које пунило и оптерећење су присутни и где је концентрисан губитак димензија? |
| ПВЦ или формулација са потенцијално корозивним адитивима | Која хемија, температура и депозити прате уочено оштећење? |
| Рециклирана храна | Колико су стабилни састав, контрола контаминације и услови од серије до серије? |
| Високотемпературна или хемијски захтевна услуга | Која тачно легура и конструкција површине одговарају стварном окружењу? |
Матрица организује информације потребне за препоруку. Намерно избегава да се свакој породици смоле додели једна легура. Давис-Стандард'супутство за хабањеподржава с обзиром на абразивну и корозивну функцију, заједно са стањем машине.
Промене у сировини могу поништити стару препоруку
Чувајте оригиналну одобрену формулацију са спецификацијом материјала. Ако се оптерећење пунила повећа или се рециклирани ток промени, стару препоруку треба размотрити у односу на нове услове. Компонента може бити исправно произведена према старој спецификацији и још увек није погодна за ревидирану дужност.
За хемијски захтевне материјале обезбедите тачан полимер и релевантне адитиве. ЕНТЕК'ссмерница за металургијуразматра одвојене захтеве тешке корозије и абразије. Немојте то тумачити као општу препоруку за сваки флуорополимер или као доказ да је било која легура никла заменљива са другом.
Када пријава укључује контакт са храном или фармацеутске захтеве, наведите те захтеве у упиту и наведите потребна документа. Назив челика, површинска обрада или општи опис производа не утврђује сертификацију или усклађеност за готов склоп.
7. Проверите пар и машину пре надоградње легуре
Фабричка перспектива: претварање захтева за тврдоћу у мерљиву спецификацију
На нашем пројекту замене са једним завртњем номиналног 90 мм, први захтев купца био је за већу тврдоћу. Почео сам са комплетном ПП формулацијом, која је садржала 30% калцијум карбоната по тежини, затим сам прегледао оригинални цртеж и истрошене димензије завртња и цеви. Тај редослед рада је држао дискусију о материјалу везану за стварну машину.
Пресликао сам мере завртња и цеви на одговарајуће аксијалне позиције. Мерење отвора завртња на једној позицији и поређење са мерењем проврта на другом месту не би описали локално уклапање. Очитавања мерног пресека су показала да је потребна замена да би се повратио зазор цртежа као и обезбедио одабрани радни материјал.
Одвојено смо навели вијак и цев. Шраф је користио базу од 38ЦрМоАлА са Цолмонои 83 фломастером; цев је користила тело од 42ЦрМо са ЕЈС04 облогом. У опис материјала сам укључио заштићена подручја и захтеве инспекције. То је предлог учинило прецизнијим од општег обећања веће тврдоће.
За прихватање, третирао сам димензије и идентификацију материјала као засебне провере. Тачан назив легуре не би учинио прихватљивим нетачан пречник. Једнако тако, компонента би могла да задовољи своје димензије без доказа да је наведена радна легура испоручена. Оба захтева су припадала наруџбини.
Овај пројекат је такође појачао ограничење мерења у једној тачки. Резултат на станици мерног одсека утврдио је размак тамо. Захтевао сам да се други аксијални положаји и интерфејси машина провере одвојено. Купци би требало да користе исту разлику када читају извештај о инспекцији: да идентификују шта је измерено, где је измерено и на који захтев за цртање се односи.
Пројектна мерења: враћање наведеног хладног клиренса
На истрошеној станици мерног пресека спољни пречник вијка је био89,65 мма цев цеви је била90,25 мм. Израчунати хладни радијални клиренс је био:
(90,25 − 89,65) ÷ 2 = 0,30 мм
Одобрени цртеж је прецизирао0,10 ммна тој станици. Током димензионалног прихватања, измерен је нови лет завртња89,95 мм, и измерен је одговарајући нови проврт90,15 мм:
(90,15 − 89,95) ÷ 2 = 0,10 мм
| Мерење на истој аксијалној станици | Ношен пар | Нови пар |
|---|---|---|
| Спољни пречник вијка | 89,65 мм | 89,95 мм |
| Пречник отвора цеви | 90,25 мм | 90,15 мм |
| Израчунати хладни радијални зазор | 0,30 мм | 0,10 мм |
Извор: ЕЈС Индустри пројектне мере за замену испуњеног ПП и одобрени захтев за цртеж.
Замена је вратила наведени хладни зазор на тој станици, смањивши га за0,20 мм. Тај димензионални резултат се разликује од резултата оперативних перформанси. Пропусност, брзина завртња, температура топљења и накнадна мерења хабања обезбеђују радни запис потребан за процену замене у раду.
Раздвојите хладноћу и понашање при кретању
Горњи прорачун дели разлику пречника са два. Описује номинални радијални зазор за одговарајуће кружне пресеке; то није мерење зазора у свакој тачки око ексцентричног или оштећеног склопа. Тхе0,10 ммфигура припада цртежу овог пројекта, а не универзална поставка за све машине од 90 мм.
Проверите поравнање машине, равност, подршку цеви и стање грејања пре него што третирате надоградњу легуре као потпуни лек. Ове провере прате бриге о хабању контакта које описујеДавис-Стандард. Површина отпорнија на хабање не може исправити инсталацију која притишће вијак на проврт.
За континуирано мерење и планирање резервних делова,ЕЈС водич за животни векобјашњава како користити основну линију и понављати мерења. Чувајте ту историју хабања са записом о формулацији тако да следећа материјална одлука има доказе иза себе.
8. Ставите проверљиву спецификацију материјала на поруџбину
Направите поруџбину на основу захтева које тим за пријем може да провери
Напишите захтеве за завртње и цев на одвојеним линијама. Свака компонента треба да има препознатљив основни материјал, конструкцију радне површине и основу прихватања. Избегавајте редослед који именује једну легуру и оставља другу компоненту описану само као „одговарајуће буре“.
Користите овај редослед када припремате технички упит:
- Идентификујте машину и приложите одобрене цртеже завртња и цеви, укључујући ревизију коришћену за наруџбу.
- Наведите комплетну формулацију и радну функцију, са старом картом оштећења и мерењем где је доступна.
- Наведите основни челик и стање за сваку компоненту или затражите јасно идентификован предлог за одобрење.
- Идентификујте одвојено завртње и облогу цеви, са производним процесом и заштићеним површинама.
- Договорите се о захтевима за готов слој или дефинисаним захтевима за нитрирано кућиште, плус методу тврдоће и места мерења.
- Наведите коначне димензије, интерфејсе и записе о инспекцији који су потребни за прихватање делова.
- Задржите прихваћене димензије као основну линију за уградњу за касније провере хабања.
Тај низ такође чини цитате лакшим за упоређивање. Ако се једним предлогом мења основни челик, другим мења се само обрада летва, а трећи замењује обе радне површине, то су различите техничке понуде. Решите те разлике пре него што упоредите укупне цене.
Евиденција материјала и контакт информације
ЕЈС наводи да испоручене цеви са завртњима укључују извештај о инспекцији и сертификат о материјалу. Користите те документе да повежете договорену спецификацију са испорученом компонентом: идентификација материјала и извештај о димензијама одговарају на различита питања прихватања.Извор: ЕЈС опис инспекције квалитета.
За шири интерфејс и провере куповине, користитеВодич за купца бурета екструдера. За преглед материјала са ЕЈС-ом, пошаљите машинске цртеже, формулацију и доказе о старим деловимасалес@ејссцревбаррел.цом, или позовите+86-574-83065911. Адреса канцеларије Е.Ј.С Индустри Цо., Лтд. је55 Донгду Роад, округ Хаисху, Нингбо, Кина. Извор: ЕЈС контакт страница.
Укључите апликацију и документе који су вам потребни уз први упит. Понуда онда може да идентификује предложену конструкцију и доказе потребне за прихватање, уместо да тражи од вас да бирате између необјашњивих бројева тврдоће.
9. Често постављана питања
Од чега су направљени вијци и бурад за екструдере?
Конструкција може да комбинује конструкциони челик са третираном површином, завртњем или облогом цеви. Идентификујте основни материјал сваке компоненте и радну површину посебно. ЕЈС наводи челике укључујући 38ЦрМоАлА и 42ЦрМо, плус именоване легуре завртња и цеви у свомбиметална спецификација.
Да ли је 38ЦрМоАлА бољи од биметалне навојне цеви?
Они описују различите ствари. 38ЦрМоАлА је основни челик, док биметални описује конструкцију са радном легуром. Шраф може да користи базу од 38ЦрМоАлА и додатну легуру на својим летовима. Упоредите комплетне конструкције за стварну дужност, а не та два појма у изолацији.
Да ли већа тврдоћа увек значи бољу отпорност на хабање?
Не. Размотрите структуру легуре, заштићено подручје, стање депозита и механизам хабања.АСТМ Г65процењује абразију кроз губитак запремине под дефинисаним условима испитивања, докАСТМ Е18адресира Роцквелл тврдоћу. Ниједно мерење само по себи не предвиђа радни век комплетног склопа.
Морају ли вијак и цијев користити исту легуру?
Не. Морају да формирају одговарајући радни пар, али завртње и облога цеви могу бити од различитих материјала. Наш пројекат са пуњеним ПП користио је Цолмонои 83 очвршћавање са ЕЈС04 облогом цеви. Прегледајте компатибилност материјала, стање површине и наведено уклапање.
Да ли би промена пунила или рециклиране хране требало да изазове преглед материјала?
Да. Обезбедите ревидирану формулацију, пуњење пунила, контролу сировине и услове рада. Упоредите те измене са обавезом која је коришћена за првобитни избор. Сачувајте мерења старих делова и евиденцију оштећења како би преглед могао да се позабави захваћеним површинама уместо да се користи тврђа легура.
Који документи треба да прате спецификацију материјала?
Затражите идентификацију материјала и договорену евиденцију инспекције за сваки део. Налог такође треба да дефинише заштићена подручја, захтеве површинских процеса и локације мерења. ЕЈС'сстраница производанаводи да извештаји о инспекцији и сертификати о материјалу прате његове испоручене навојне цеви; дефинисати специфичан обим пројекта пре производње.
